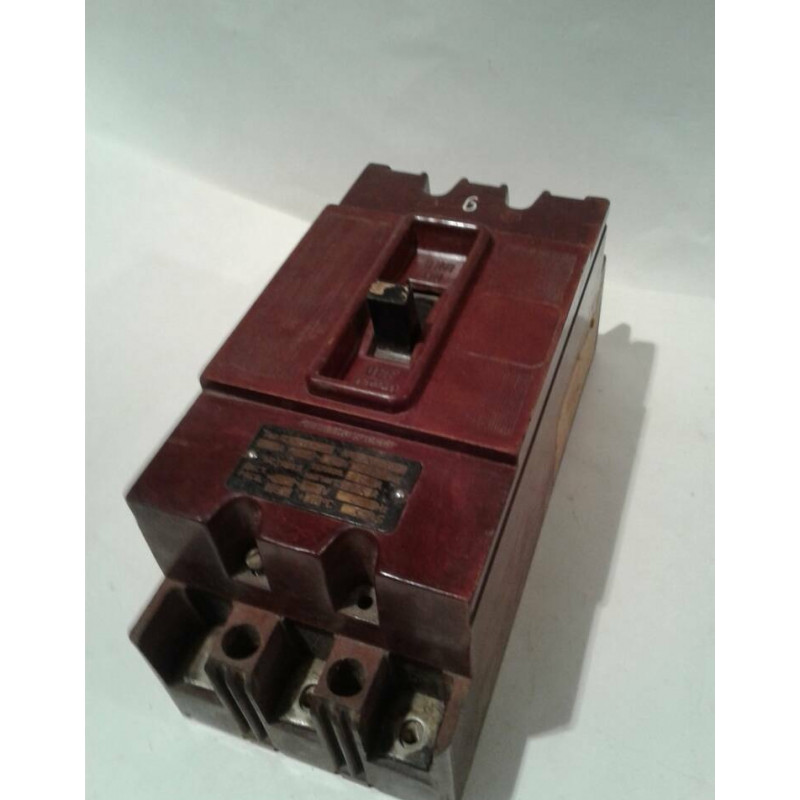

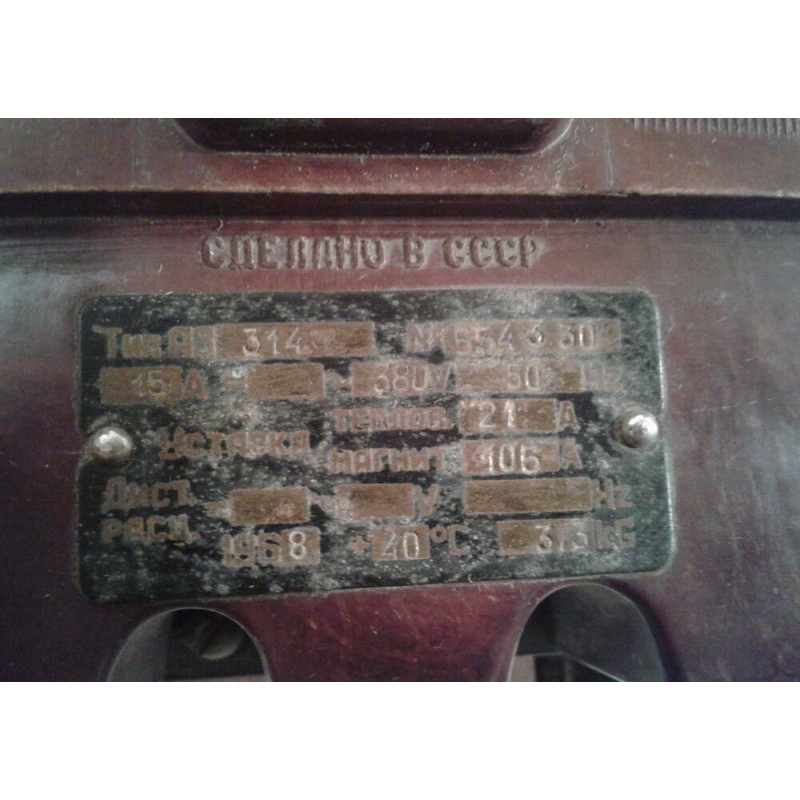

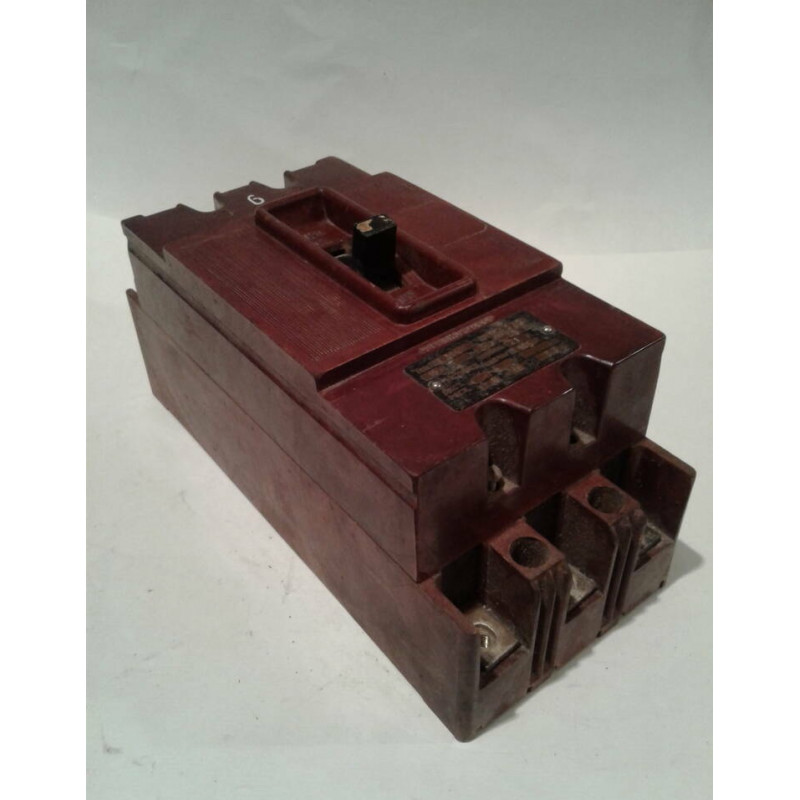

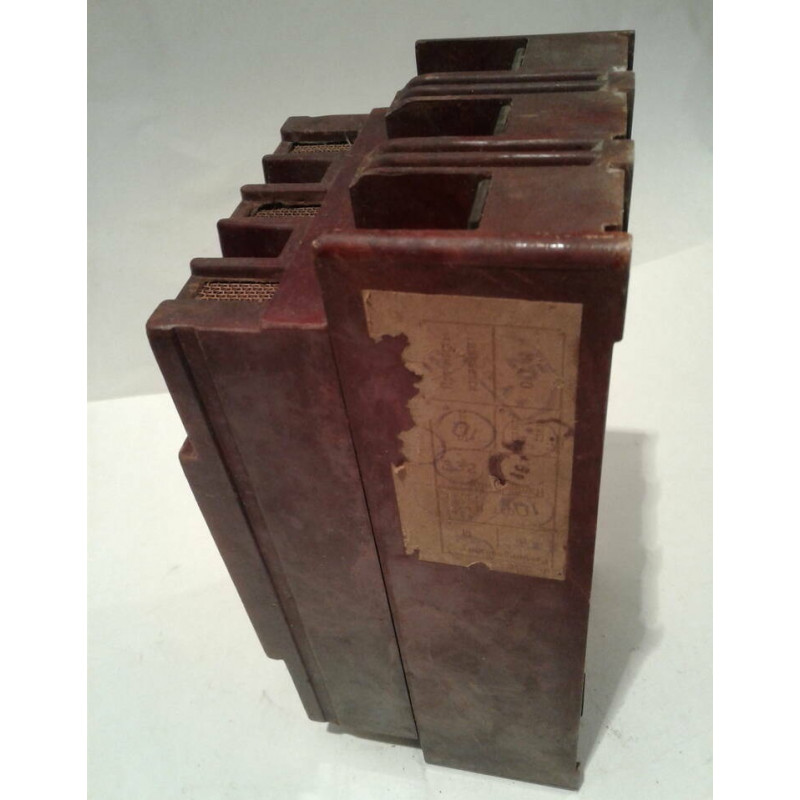

Выключатель атоматический А3314, ~380В, 15А

Автоматические выключатели А-3314 предназначены для проведения тока в нормальном режиме и защиты при перегрузках недопустимой продолжительности, при коротких замыканиях и недопустимых снижениях напряжения, а также для нечастых, до 20 раз в сутки, оперативных отключений электрических цепей с номинальным напряжением до 660 В переменного тока частоты 50 и 60 Гц и до 440 В постоянного тока. Автоматические выключатели переменного тока также могут использоваться для защиты и нечастых прямых пусков асинхронных электродвигателей в категории применения АС-3. Автоматические выключатели выпускаются тепловыми и электромагнитными максимальными расцепителями, только с электромагнитными максимальными расцепителями тока и без максимальных расцепителей тока. Автоматические выключатели могут оснащаться независимым расцепителем, свободными контактами и электромагнитным приводом. Автоматические выпускаются в стационарном исполнении - с передним, задним и комбинированном присоединении.

Технические характеристики выключателей А 3314:

1. Номинальный ток до 100А.

2. Количество полюсов 3.

3. Номинальные токи тепловых расцепителей 15-100А.

4. Уставка по начальному току срабатывания в зоне токов перегрузки, кратная номинальному току теплового расцепителя 1,3.

5. Уставки по току срабатывания электромагнитных максимальных расцепителей тока до 800А.

6. Номинальная рабочая наибольшая отключающая способность, кА: при номинальном напряжении 380В переменного тока 25, при номинальном напряжении 660В переменного тока 19, при номинальном напряжении 440В постоянного тока 50.

7. Износостойкость выключателей - общее количество циклов ВО 3000, количество циклов ВО под нагрузкой 1500.

8. Масса (стационарное исполнение) - 2,6
