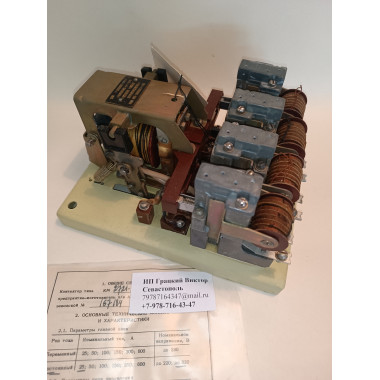

Контактор КМ 2721-18 ОМ4, 25 Ампер
КОНТАКТОРЫ ЭЛЕКТРОМАГНИТНЫЕ СЕРИИ КМ2000
Общие сведения
Контакторы электромагнитные серии КМ2000 предназначены для коммутации электрических цепей постоянного и переменного тока. Допускается использование контакторов на судах.
Структура условного обозначения
X1X2X3X4-X5-X64:
X1 – обозначение серии: КМ2, 2КМ21;
X2 – исполнение по количеству и сочетанию главных контактов:
1 – 1 замыкающий;
2 – 2 замыкающих;
3 – 3 замыкающих;
4 – 1 размыкающий;
5 – 1 замыкающий, 1 размыкающий;
6 – 2 замыкающих, 1 размыкающий;
7 – 2 замыкающих, 2 размыкающих;
X3 – исполнение по роду тока цепи управления:
1, 3, 5, 7, 9 – переменный2;
2, 4, 6 – постоянный;
X4 – условное обозначение номинального тока контактора:
1 – 25 А, 2 – 50 А, 3 – 100 А, 4 – 150 А,
5 – 350 А (постоянного тока), 300 А (переменного тока);
6 – 600 А (см. табл. 1);
X5 – исполнение по количеству и сочетанию вспомогательных
контактов:
7-18, 20-23, 26, 29, 32, 35, 40-43, 46 (см. табл. 7);
X6 – климатическое исполнение М, ОМ по ГОСТ 15150-69;
4 – категория размещения по ГОСТ 15543-70.
1 Обозначение серии контакторов, предназначенных для использования в качестве реверсивных пускателей.
2 Сдвоенные контакторы переменного тока на 50, 100, 150 А с X3, равным 5, могут использоваться в качестве реверсивных пускателей.
Контакторы переменного тока на 25 А с X3, равным 5, используются только как реверсивные пускатели, применять их в других комплектных устройствах не рекомендуется.
Контакторы переменного тока на 25, 50, 100, 150 А с X3, равным 7, могут использоваться в качестве не реверсивных пускателей.
Напряжение главной цепи контакторов с X3, равным 9, 660 В частотой 50 Гц. Температура окружающего воздуха от минус 40 до 50°C – для исполнения М4; от минус 40 до 55°C – для исполнения ОМ4; допускается работа при температуре 70°C в течение 2 часов (не более 5 раз за весь срок службы).
Относительная влажность (без конденсации влаги) не более 98% при температуре до 25°C – для исполнения М4; при температуре до 35°C – для исполнения ОМ4.
Степень защиты контакторов IP00 по ГОСТ 14255-69.
По способу защиты человека от поражения электрическим током контакторы относятся к классу 0 по ГОСТ 12.2.007.0-75.
Окружающая среда не взрывоопасная, не содержащая токопроводящей, абразивной и другой пыли, снижающей параметры контактора, а также агрессивных газов и паров, разрушающих металлы и изоляцию; атмосфера типа III по ГОСТ 15150-69.
Допускается вибрация мест крепления контакторов с частотой от 1 до 60 Гц, с максимальным ускорением не более 2 g.
Для трехполюсных контакторов переменного тока на 25, 50 и 100 А допускается вибрация с частотой не более 80 Гц и ускорением 0,5 g.
Допускаются одиночные ударные нагрузки с ускорением не более 1000 g при длительности импульса от 0,2 до 1,0 мс.
Рабочее положение вертикальное камерами вверх; допустимое отклонение от рабочего положения в любую сторону до 5°3.
Контакторы исполнения М4 предназначены для районов с умеренно холодным морским климатом, допускается эксплуатация в районах с тропическим морским климатом при непродолжительном (не более 90 суток непрерывной работы в течение года) пребывании морских судов в этих районах; исполнения ОМ4 – для районов с умеренно холодным и тропическим климатом.
Нормальная работа аппаратов допускается при напряжении на зажимах главной цепи до 1,1 и цепи управления от 0,85 до 1,1 номинального напряжения соответствующих цепей.
По технике безопасности контакторы соответствуют ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.6-75.
Контакторы эксплуатируются в соответствии с Правилами технической эксплуатации установок потребителей и Правилами техники безопасности при эксплуатации электроустановок потребителей, утвержденными Госэнергонадзором 12 апреля 1969 г., и Правилами по охране труда и технике безопасности для морских судов (раздел 10 «Электрооборудование»).
В условиях качки контакторы обеспечивают нормальную работу при наклонах до 45° в любую сторону от рабочего положения. ТУ 16-524.105-81
Технические характеристики
- Род и частота тока главной цепи – постоянный, переменный 50, 400 Гц
- Категория основного применения – DC-2, DC-4, AC-3
- Режим работы – прерывисто-продолжительный, продолжительный, кратковременный, повторно-кратковременный (относительная продолжительность включения до 40%)
- Частота циклов включений-отключений в час, не более – 3004
Механическая износостойкость главных контактов, млн циклов ВО:
- для контакторов постоянного тока на 25, 50, 100, 150, 350 А – 10 для контакторов постоянного тока на 600 А,
- переменного тока на 300 А – 0,5 для контакторов переменного тока 600 А – 0,25
Номинальное напряжение вспомогательных контактов, В:
- постоянного тока – 24-320
- переменного тока – 127-380
Номинальный ток вспомогательной цепи, А – 2,5, 10
Гарантийный срок службы, лет: для внутренних поставок: со дня ввода в эксплуатацию – 2 со дня отгрузки с предприятия-изготовителя, не более – 2,5 для экспортных поставок: со дня ввода в эксплуатацию – 1 с момента проследования через границу, не более – 2,5
Для контакторов на номинальные токи 25, 50, 100, 150 и 350 А допускается увеличение частоты включения до 600 включений в час.
Примечание. В кратковременном режиме контакторы на 25, 50, 100 и 150 А допускают повышение номинального тока до 30% в течение 30 мин.
