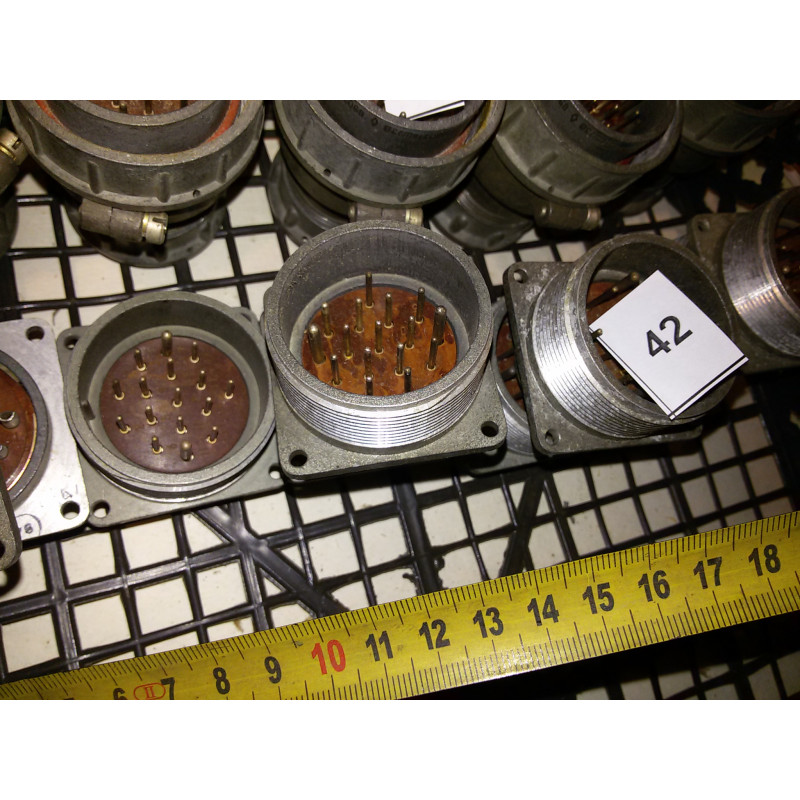

Вилка 2РТТ40Б116Ш23В - цилиндрический низкочастотный соединитель пылебрызгозащищенный, предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение).
Соединители состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как блочными (приборными), так и кабельными. Блочная часть соединителя изготавливается без патрубка, с прямым или угловым патрубком, кабельная - с прямым или угловым патрубком. Соединители предназначены для монтажа с экранированными или неэкранированными кабелями (проводами). Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная. Условный размер корпусов, схемы расположения и количество контактов 1,5; 2,5; 3,5; 5,5; 9,0 мм.Покрытие контактов - серебро.Соединители изготавливаются для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями ГЕ0.364.120ТУ .
Технические параметры соединителей 2РТТ: | |
Общее количество контактов: | 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 15, 16, 20, 23, 26, 30, 31, 45, 47 |
Рабочий ток на одиночный контакт, А: |
|
Сопротивление контактов, не более, МОм: |
|
Максимальное рабочее напряжение, В: | 850 |
Максимальная рабочая частота, МГц: | 3 |
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: | 5000 |
Синусоидальная вибрация, диапазон частот, Гц: | 1....5000 |
Синусоидальная вибрация, ускорение, м/с2 (g): | 300 (30) |
Механический удар, одиночного действия с ускорением, м/с2 (g): | 10000 (1000) |
Механический удар, многократного действия с ускорением, м/с2 (g): | 1500 (150) |
Атмосферное пониженное давление, Па (мм рт.ст.) : | 1,3·10-4 (10-6) |
Повышенная относительная влажность воздуха при температуре +40°C: | 98% |
Рабочая температура окружающей среды, °C: | от -60 до +100 |
Минимальная наработка, часов: | 1000 |
Количество сочленений - расчленений: | 500 |
Срок сохраняемости, лет: | 15 |
