Трансформаторы серии ОСМ1 (однофазные, сухие, многоцелевого
назначения) мощностью от 63 до 2500 Ватт напряжением первичной обмотки
от 220 или 380 вольт AC, вторичных обмоток от 12 до 260В предназначены
для питания цепей управления, местного освещения, сигнализации и
автоматики. Виды климатического исполнения У3, УХЛ3 и Т3. Трансформаторы
устойчивы к воздействию ударных нагрузок с ускорением до 8g и
вибрационных нагрузок в диапазоне частот 10-60Гц с максимальным
ускорением 2g и рассчитаны на установку в закрытых помещениях на высоте
над уровнем моря не более 1000м. Исполнение трансформаторов по условиям
установки на месте работы – встраиваемые. Трансформаторы мощностью 1,6;
2,5 и 4,0кВ·А устанавливаются на горизонтальной плоскости, а мощностью
до 1,0кВ·А включительно – как на горизонтальной, так и на вертикальной
плоскостях. Класс нагревостойкости изоляции для трансформаторов
мощностью 0,063 – 2,5кВ·А климатических исполнений У и УХЛ Е, для
трансформаторов климатического исполнения Т и трансформаторов мощностью
4,0кВ·А исполнения У – В по ГОСТ8865-93. Трансформаторы одного типа
различных климатических исполнений одинаковы по всем электрическим
параметрам и отличаются только защитными покрытиями.
Структура условного обозначения типа:
ОСМ 1 -Х М ХЗ ТУ 16-717.137-83
O - Однофазный
C - Сухой
М - Многоцелевого назначения
1 - Номер модели
X - Номинальная мощность в киловольт амперах
М - Модернизированный
ХЗ - Вид климатического исполнения по ГОСТ 15150-69
Устройство ОСМ1 0.16У3
Трансформаторы мощностью до 2,5 кВ А включительно выполнены на витом разрезанном магнитопроводе, а трансформатор мощностью 4,0 кВ А - на шихтованном пластинчатом магнитопроводе из холоднокатной электротехнической стали. Трансформаторы мощностью до 1,0 кВ А включительно имеют броневую, а трансформаторы мощностью от 1,6 до 4,0 кВ А - стержневую конструкцию магнитопровода. Катушки трансформаторов - каркасной конструкции, намотаны медным проводом с теплостойкой изоляцией. Трансформаторы в сборе пропиатны влагостойким электроизоляционным лаком. В связи с постоянным совершенствованием конструкции и технологии изготовления изделий в настоящем руководстве могут иметь место отдельные расхождения между описанием и изделием, не влияющие на работоспособность, технические характеристики и установочные размеры изделия.

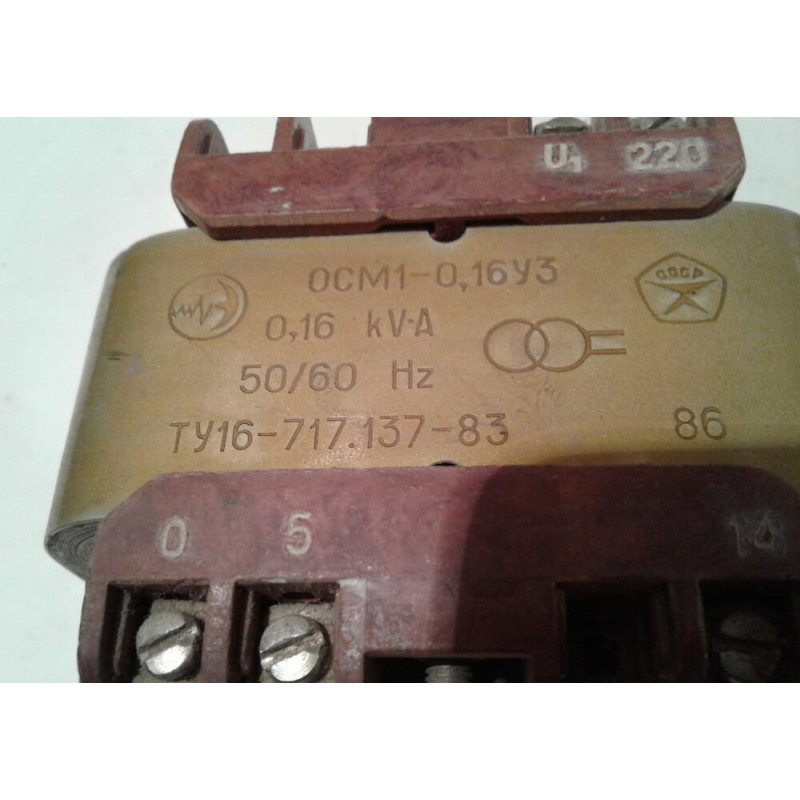

Маркировка ОСМ1 0.16У3
На верхней поверхности трансформатора указаны: товарный знак, обозначение типа с указанием технических условий, номинальная мощность в киловольт-амперах, номинальная частота в герцах, символ условного обозначения трансформатора, нестойкого к короткому замыканию, год выпуска (двумя последними цифрами). Номинальные напряжения обмоток указаны на колодках выводов над контактными зажимами. При этом U, соответствует началу первичной обмотки, 0 - началу вторичных обмоток.
